Projet de modernisation à Aigueblanche
C’est dans la ville de Grand-Aigueblanche en région Auvergne-Rhône-Alpes, qu’André Pointet, Maire de cette commune créée en 2019, a souhaité moderniser ses installations d’éclairage public. Issue de la fusion d’Aigueblanche, du Bois et de Saint-Oyen, la nouvelle commune a donc remplacé environ 35% de son parc d’éclairage pour se tourner vers des solutions plus durables, tout en garantissant la sécurité des usagers.
Le rétrofit permet à la ville de faire des économies d’énergie conséquentes et de mettre en place un éclairage « juste », en réutilisant au maximum les anciens luminaires. Au-delà de la réduction des dépenses énergétiques, cette démarche tient compte des enjeux environnementaux liés à l’éclairage public et à l’éco-responsabilité des communes.
Solution moins coûteuse et plus respectueuse de l’environnement, le rétrofit s’impose comme la solution parfaite. Ce dispositif permet de moderniser un système d’éclairage grâce aux LED affichant des performances optimales sans toutefois avoir à remplacer l’ensemble de l’installation.
Avec une durée de vie 12 à 15 fois supérieure à celle des lampes, la LED est la seule source d’éclairage rendant les opérations de rénovation éligibles au Certificat d’Économie d’Énergie (CEE). La rénovation est également éligible aux subventions du Syndicat Départemental d’Énergie de la Savoie (SDES).
En passant d’une source lumineuse traditionnelle à une source LED, la commune a pu réaliser des économies d’énergie entre 65% et 74% selon les secteurs.
Le projet débuté en 2019 comprend 900 points lumineux, dont 300 ont été modernisés à ce jour.
Les luminaires Ragni qui ont intégré le plan de rénovation sont :

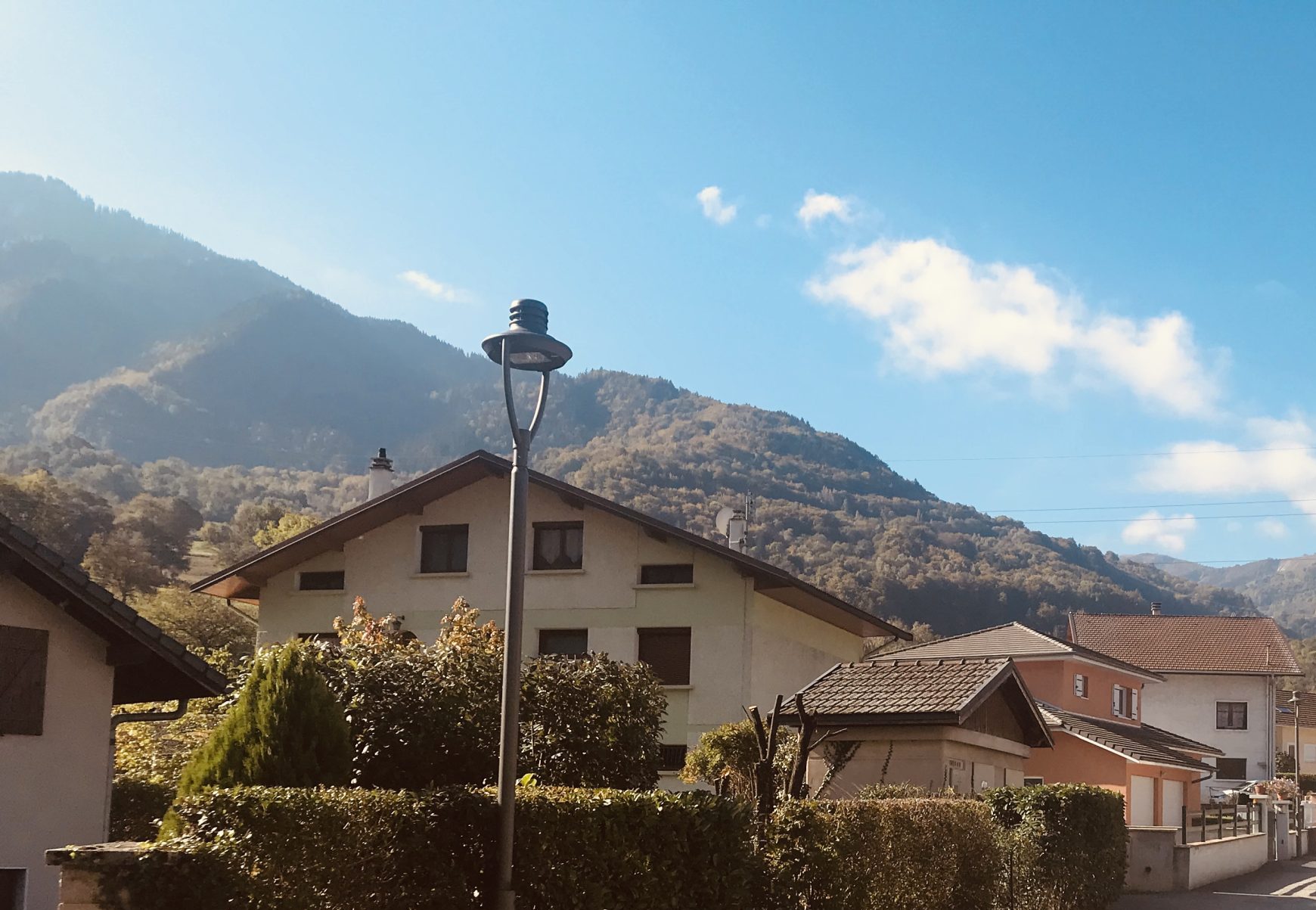

- Le luminaire citadin, Rognac, rétrofité d’une source sodium haute pression (SHD) en 32 LED
- Les remplacements complets de la partie lumineuse avec le luminaire traditionnel, Vence, avec une source en 8, 16 et 32 LED en fonction de son emplacement ainsi que le luminaire routier, Deiko-S avec une source en 32 LED.
- Le tout avec un abaissement de 50% de 23h à 5h.
Un luminaire dédié à la commune d’Aigueblanche a spécialement été conçu pour ce projet. Il porte le nom « Aquablanca », ancien nom de la commune, qui signifie « eau blanche ».
André Pointet, Maire de Grand-Aigueblanche, donne ses recommandations pour les communes encore hésitantes :
« Venez voir ce qu’on a fait et vous verrez le résultat. Il faut le faire ! Aujourd’hui il y a des aides financières pour moderniser l’éclairage des communes donc il ne faut pas hésiter. En termes d’économies financières, quand on voit les coûts de l’énergie, si on n’avait pas fait ça, on se serait retrouvé avec des factures qui auraient explosées. Donc qualité et économie, c’est le vrai rôle des élus d’aller dans ce sens pour dépenser l’argent public le mieux possible. »
La modernisation de l’éclairage a permis plusieurs économies significatives :
Pour Le Bois
Économie : > 65%
Consommation anciens luminaires : 50 905,6 KWh pour 4100 h
Consommation nouveaux luminaires : 17 867,56 KWh pour 4100 h
Économies d’énergie en kWh : 33 038,04 kWh
Pour Saint-Oyen
Économie : > 74%
Consommation anciens luminaires : 20 524,6 KWh pour 4100 h
Consommation nouveaux luminaires : 5 354,5 KWh pour 4100 h
Économies d’énergie en kWh : 15 710,1 kWh
« Je tiens à remercier André Pointet et Thierry Brunier pour leur engagement dans ce projet car sans l’engagement de la commune, on ne peut rien faire. Cette collaboration nous a permis de faire un beau travail d’équipe avec les différents services de Ragni, la commune et l’installateur. » Arnaud Jarocki de l’agent Arel.
Nous avons eu le plaisir d’accueillir, André Pointet, Maire de Grand-Aigueblanche, Thierry Brunier, Maire de St Oyen, Patrick Carle, qui représente l’entreprise Serpollet, ainsi qu’Arnaud Jarocki de l’Agence Arel pour une courte interview sur ce magnifique projet – lien de l’interview ci-dessous.
Al Maryah Island ou l’exemple smart
Ragni-admin
VILLE
Abu Dhabi
Date de réalisation
2021
Landscape consultant
Ziad Milli, Cracknell
L’île d’Al Maryah, anciennement connue sous le nom d’île de Sowwah, est une nouvelle île naturelle en plein développement située au nord-est d’Abu Dhabi. Intelligente et ultra moderne, l’île a souhaité intégrer des technologies dites «smart» dans ses dispositifs d’éclairage. Elle s’est donc tournée vers la borne multifonction Korner, une solution au service des habitants répondant parfaitement aux exigences qu’impose une ville connectée.
Lumen At Work, distributeur de la marque Ragni et spécialiste d’éclairage LED installé au Moyen-Orient, a travaillé avec Cracknell, un cabinet d’architecture paysagiste de renom, pour imaginer la solution idéale pour ce projet. Cracknell cherchait un design fin et rectiligne, avec une identité personnalisée rappelant les buildings environnants.
Au total, ce sont 14 bornes Korner qui ont trouvé leur marque sur la place de la Bourse. Diverses fonctionnalités ont été installées :
- Du wifi et des ports USB.
- Des haut-parleurs dédiés à la communication de discours publics et d’événements organisés sur la place centrale.
- Un module décoratif rétroéclairé a été ajouté pour parfaire l’esthétique. Il intègre des découpes personnalisées du logo de l’île
La borne Korner fournit un éclairage fonctionnel ou architectural. Les éclisses de fixation permettent de positionner les modules intelligents selon les besoins, en combinant mise en valeur de la ville, gestion, sécurité, connectivité et services.
« Pour la présentation du projet et à la demande du consultant, nous avons réalisé les études d’éclairage, mais aussi les études acoustiques, ce qui nous a obligé à nous former sur ce sujet avec un logiciel spécialisé. Nous avons également assisté l’installateur dans la partie IT et la configuration du wifi. Il s’agit donc d’un projet très complet, faisant appel à toutes nos compétences. » Thierry Burot, directeur technique de Lumen At Work
La pollution lumineuse au cœur du projet

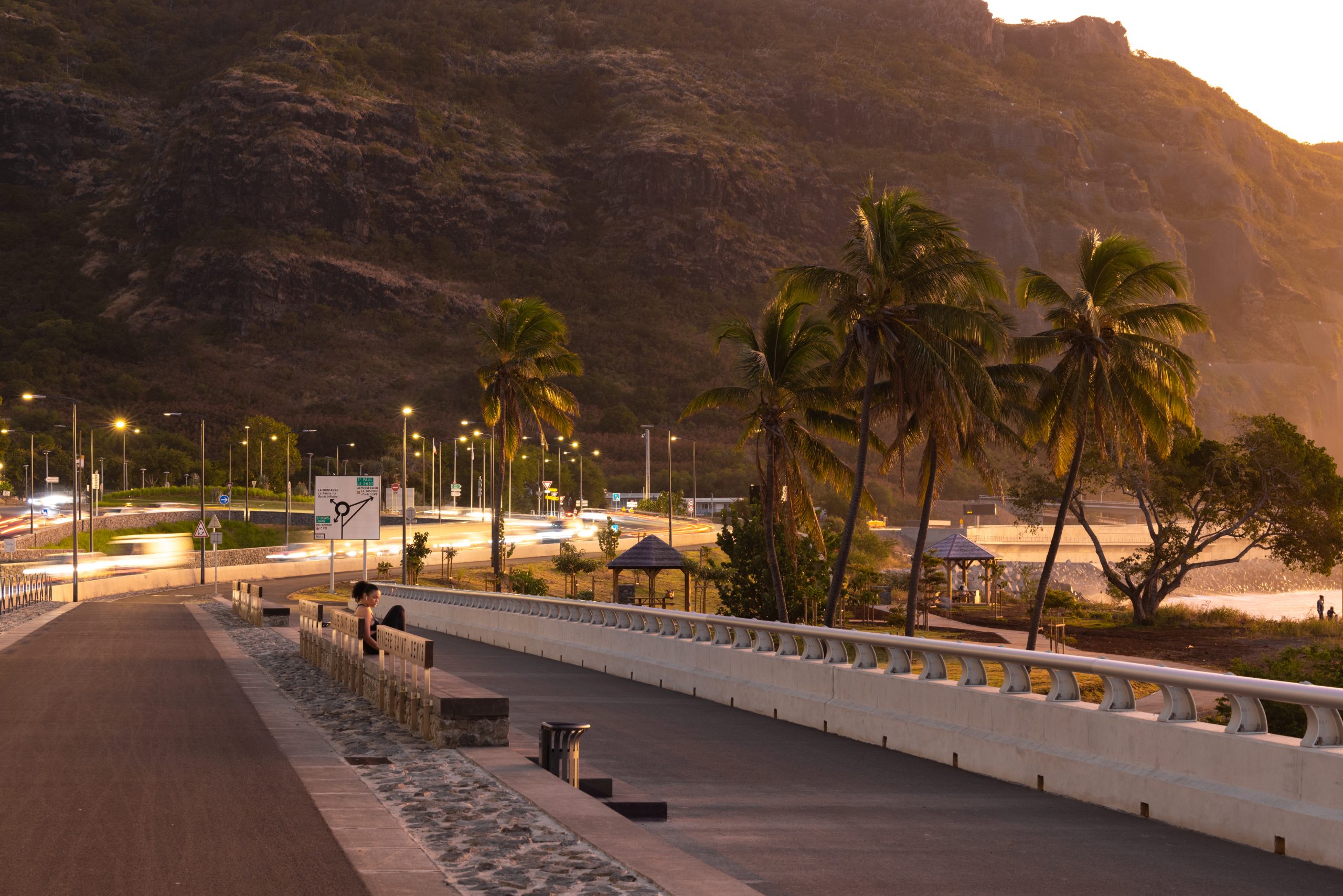

C’est sur le Nouveau Pont de la rivière SaintDenis qu’ont été installés 43 luminaires Griff XL sur console EXIS avec une température de couleur de 2700K ainsi que 63 luminaires Slide L avec sublimation Orme dont 10 en 2700K et 53 en 3000K. Les luminaire Slide ont été installés sur la partie urbaine du projet.
Le 2700K est une température de couleur plus chaude qui limite les impacts de la proportion de la lumière bleue dans les spectres de lumière artificielle et donc par conséquence réduit la pollution lumineuse.
Les Griff XL ont été placés sur le Nouveau Pont, long de 110 mètres, qui est un couloir d’envol (référencé par la SEOR, Société d’Etudes Ornithologiques) des Pétrels de Barau, une espèce d’oiseaux endémiques de la Réunion qui est connue pour avoir une sensibilité aux températures de couleurs froides.
La pollution lumineuse est une perturbation majeure pour ces oiseaux, qui peuvent être attirés et trompés par les lumières artificielles lorsqu’ils quittent le nid pour rejoindre l’océan pour la première fois. Parfois, le choc avec les lampadaires peut être fatal ou causer des blessures graves, mais la plupart du temps, ils s’échouent simplement au sol.
L’intensité lumineuse des stades serait la cause d’un pourcentage important des échouages. C’est pourquoi tout ce qui peut être entrepris dans le cadre de l’aménagement du territoire et de la sensibilisation des habitants et des élus pour diminuer le risque de désorientation par les lumières extérieures est fortement encouragé pour préserver cette espèce. Plusieurs villes ont signé avec la SEOR des chartes et conventions de réduction de la pollution lumineuse extérieure et de soutien au sauvetage des oiseaux échoués. L’utilisation de lumière chaude qu’offrent les luminaires Griff XL permet de préserver la biodiversité locale et réduire l’impact de l’éclairage sur l’environnement.
L’Association Nationale pour la Protection du Ciel et de l’Environnement Nocturnes (ANPCEN) fait état d’études ayant démontré les effets néfastes de l’éclairage public sur l’équilibre de la faune et de la flore. De nombreuses espèces voient leurs comportements modifiés en raison d’une lumière non appropriée. Il est donc important de trouver un équilibre pour mieux éclairer et éclairer juste.
Le luminaire Griff XL est destiné à l’éclairage routier. De forme trapézoïdale allongée, il dispose d’ailettes sur le dessus qui assure sa régulation thermique. Il peut recevoir 8 à 80 LED via une large gamme de température de couleur et photométries qui permettent de répondre précisément aux besoins d’éclairement du projet en veillant au respect de la réglementation contre les nuisances lumineuses.
Le luminaire Slide L est conçu pour l’éclairage urbain ou d’ambiance. Entièrement fabriqué en aluminium, il se décline en 5 versions (1, 2 ou 4 feux) au design original. Conçu pour adapter un positionnement parallèle à la chaussée, Slide offre une alternative élégante au déport des luminaires au-dessus de la zone à éclairer.
Les luminaires possèdent également une prise NEMA socket sur laquelle est installé un nœud communicant pour la télégestion.
Interview Lumen At Work
Interview Lumen At Work
Présentez-vous et présentez LAW !
F.J. : «J’ai créé Lumen At Work après avoir acquis 10 années d’expérience dans l’éclairage LED à travers diverses fonctions et compagnies.»
T.B. : «Basé depuis 20 ans aux UAE, je suis spécialiste de la LED et du logiciel Dialux. J’ai rejoint François en 2019. »
Quelles sont les particularités de votre marché en termes d’éclairage public ?
T.B. et F.J. : « Le marché du Moyen-Orient est extrêmement compétitif, avec un grand nombre d’acteurs dans le domaine de l’éclairage urbain. Certains pays investissent depuis peu, comme Oman, dans le renouvellement de leurs parcs d’éclairage public vieillissant. »
Où en est votre marché dans la prise de conscience environnementale ?
T.B. et F.J. : « Nous notons depuis quelques années, une prise de conscience des problématiques environnementales par les autorités locales. Les UAE veulent se positionner comme un pionnier régional en termes de développement durable, investissent dans les énergies renouvelables et se tournent de plus en plus vers des solutions d’éclairage moins énergivores et plus respectueuses de l’environnement. »
L’éclairage solaire y est-il très présent ? Sinon pourquoi ?
T.B. et F.J. : « L’éclairage solaire est présent bien sûr, mais parfois la faible qualité des produits installés, souvent fabriqués en local avec des batteries d’ancienne génération rend l’expérience du client peu convaincante. Nous avons un gros travail d’éducation à faire auprès des clients afin de leur faire comprendre qu’un éclairage autonome durable exige l’utilisation des dernières technologies de LED, de batteries et de contrôle. »
Quel est le projet Ragni dont vous êtes le plus fier ?
T.B. et F.J. : « Nous sommes très fiers du projet Al Maryah Island à Abu Dhabi, qui met en avant les solutions Smart de RAGNI avec l’utilisation de la borne multifonctions Korner. »
Les Rencontres de l'Éclairage Raisonné
Le 6 juillet 2022 a eu lieu la première édition des Rencontres de l’éclairage raisonné #RDER, une journée riche en écoute et en partage. C’était le rendez-vous des parties prenantes de l’éclairage public, réunies autour des enjeux sociétaux et environnementaux de la filière.
Nous sommes fiers d’avoir organisé le premier événement RSE de cette ampleur chez Ragni en réunissant une cinquantaine d’acteurs passionnés, engagés, créatifs et ouverts aux disciplines multiples que comporte la filière.
De 9h15 à 10h30 a eu lieu une première conférence – Regards croisés sur l’éclairage d’aujourd’hui et de demain : aspects sociologiques, philosophiques, politiques, techniques de la lumière et de l’éclairage. Animé par Laurence Vanin, Romain Sordello, Virginie Nicolas, Saïg Potard et Sebastien Vauclair.
Suivie d’une deuxième conférence de 11h00 à 12h15 – Écoconception dans l’éclairage public : comprendre les cycles de vie actuels et identifier les leviers pour intégrer les objectifs de la France, animée par Julie Revillon et Marie Wouts.
Au cœur des ateliers de l’après-midi, nous avons expérimenté l’intelligence collective et apporté une grande variété de regards et d’idées sur la toile grâce aux animateurs Nicolas Houel, Maxime Van Der Ham, Alexandre Gellé, Alexandre Leikine, Marianne Malez, Baptiste Troin, Aymeric Courbis, Thomas Dey Gautier Masseau, Gabin Parisot et Julien Rapin.
Avant de finir la journée autour d’une coupe à l’afterworkshop, certains ont pu prendre la parole lors de pitchs RSE, un format court dédié à l’expression et à l’écoute des besoins des parties prenantes.
Les Rencontres de l’éclairage raisonné ont permis aux acteurs de la filière de se rencontrer, échanger et travailler autour de diverses thématiques toutes autant passionnantes les unes que les autres.
Tout au long de la journée et à travers les différents ateliers, nous avons pu récupérer les ressentis des participants grâce au mur de l’intelligence collective, espace dédié aux solutions d’avenirs.
Archy O, le luminaire majestueux
Désigné par le studio F.A. Porsche, Archy impose par la délicatesse de ses courbes et séduit par sa prestance. Volontairement majestueux, Archy offre une compatibilité totale avec l’ensemble des standards Zhaga et peut accueillir diverses options intelligentes ainsi qu’un affichage dynamique, se plaçant en effigie du smart lighting.
Dominant à 6 mètres de hauteur, avec une circonférence de l’anneau à 2.3 mètres et pesant 400kg, le luminaire Archy a été placé au centre d’un rond-point en Auvergne-Rhône-Alpes.
Nous avons interviewé Michaël Charrière, référent de secteur au SIGERLy, le Syndicat de gestion des énergies de la région lyonnaise, pour en apprendre plus sur ce projet particulier.
Ragni : Quels étaient les critères du projet en termes de fonctionnalité et design ?
Michaël Charrière : « L’objectif global était de supprimer les luminaires les plus énergivores de la commune, en créant une ligne visuelle différenciante, afin de distinguer la commune de ses voisines en matière de mobilier d’éclairage. En 2017, la construction de l’A89 avec la création de l’entrée / sortie « La-Tour-de-Salvagny », et la requalification de la voirie par la Métropole de Lyon, ont sonné le coup d’envoi de cette nouvelle ligne. Elle s’est traduite par des ensembles de la gamme RAGNI composés du luminaire ATINIA SLIM sur mat cintré IRO à une hauteur de feux de 6 mètres en face à face, créant ainsi un effet d’arche lumineuse qui nous guide vers le centre de la commune. »
Ragni : Pourquoi avoir choisi le luminaire Archy O ?
Michaël Charrière : « J’avais eu un coup de foudre sur une imagerie présentée lors du salon Light & Building de Francfort, que j’ai reprise et dont j’ai effacé quelques options telles que l’écran télévisé (qui était sur les côtés dans le dessin de base). Je l’ai présenté à la commune, qui a aussi adoré le design particulier de ce luminaire et a accepté de le poser. C’est un projet qui a nécessité beaucoup de patience, car il y aura eu 4 ans entre l’imagerie et la pose effective du mât. Un délai lié à de nombreux évènements comme la modification de la réglementation lumineuse fin 2018, et bien entendu la crise sanitaire. Mais l’attente en a valu la peine et le résultat est magnifique ! »
Archy O a été un projet aussi atypique que titanesque.
À l’origine, une société remporte le marché à Dubaï et fait appel au studio Porsche pour le design. Celui-ci propose Ragni pour concevoir et réaliser le projet. Le temps file et trois ans et cinq concepteurs plus tard, Archy O sort de terre !
Sollicitant pas moins de sept fournisseurs (européens), rien que pour le halo de l’Archy 0, il pèse déjà 400 kg. Il se compose de 32 PCB cumulant un total de 128 LED.
Nos fours ne pouvant pas accueillir le luminaire gigantesque en forme d’anneau d’une circonférence de 2,3 mètres s’élevant à 6 mètres de haut, la peinture a été réalisé par un sous-traitant.
Archy O est volontairement majestueux.
En savoir plus sur Archy O.
Le Relance Export Tour (RET)
Ragni-admin
En décembre 2021, nous accueillions dans nos locaux le Relance Export Tour avec la présence du ministre délégué chargé du commerce extérieur et de l’attractivité Franck Riester ainsi que les parties prenantes de la Team France Export.
Les mesures du plan de relance export en faveur des exportateurs de la région Sud, portées par l’Etat et la Région Sud, visent à encourager les entreprises à maintenir et intensifier leurs efforts d’exportation dans le contexte de sortie de la crise sanitaire.
Plusieurs thématiques ont été abordées, de l’engagement d’un V.I.E. à l’histoire de Ragni à l’export en passant par deux autre entrepreneurs ayant contracté l’accompagnement de Business France : Margaux Keller et Laboratoires INELDEA.
